　　S4U ImportDXF是款可以安装在草图大师软件上的辅助插件。用户可以通过安装这款扩展插件程序自由设置导入的弧线、椭圆、圆和spline构成段数，配合s4u make face自动封面插件解决sketchup导入CAD文件后的封面问题，方便快捷，非常好用，不容错过。

S4U ImportDXF

【功能特色】

　　导入CAD文件之后最大的问题就是封面的问题，造成这种情况的根源主要是因为CAD中定义的圆、椭圆、Spline曲线等对象是直接定义的，没有段数概念，而在SketchUp中所有这些对象都是有段数概念的。比如说一个CAD中的圆，导入到SketchUp中有段数参数，因此在SketchUp中圆其实就是多边形，并没有真正意义上的圆形。但是当我们使用SketchUp自身的导入功能导入CAD文件时，无法直接设置这些对象的精度，由此造成很多曲线在相交的地方无法完美接合，产生错位，从而也导致了无法直接封面。

　　这个插件从根本上解决了CAD导入的问题，我们可以自由设置导入的弧线、圆、椭圆和Spline曲线的段数，并且还可以自动在曲线交接处断开。使用这个插件再配合封面插件可以从根源上完美高效地解决SketchUp导入CAD文件后的封面问题。

　　注：DXF 是Autodesk公司开发的用于AutoCAD与其它软件之间进行CAD数据交换的CAD数据文件格式。

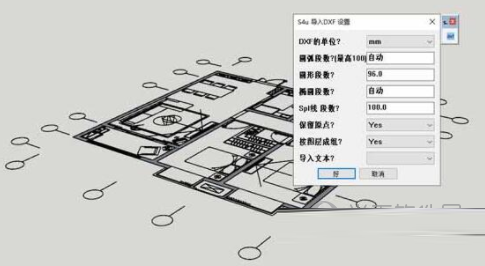

S4U ImportDXF
