V-MECA仿真软件PLC程序 V1.0 官方最新版

  • 软件大小：36.96 MB
  • 更新日期：2022-10-18
  • 软件语言：简体中文
  • 软件类别：国产软件
  • 软件授权：免费软件
  • 软件官网：
  • 适用平台：Win2003,WinXP,Win7,Win8,Win10
  • 软件厂商：

本地下载文件大小：36.96 MB

软件介绍 人气软件 相关文章 网友评论 下载地址

　　V-MECA仿真软件PLC程序是一款非常专业的电气自动化仿真软件。它的功能十分强大，可以帮助教学、科研和设计人员分析模拟、数字和电力电子电力，拥有所见即所得的设计环境、动态显示元件、互动式的仿真界面、3D效果的仿真电路等特色，提升工作效率，免费下载。

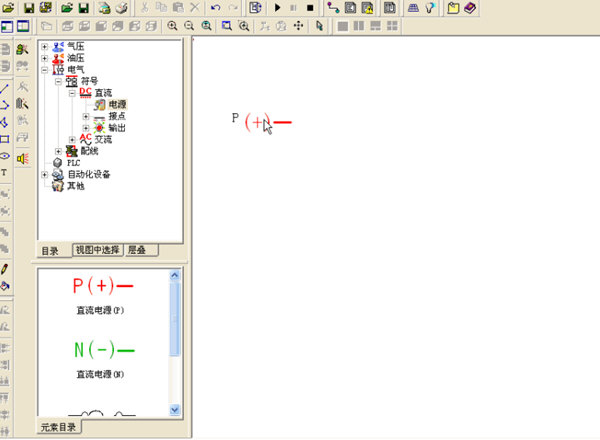

自动化仿真软件(V-MECA)下载

【功能特点】

　　1、软件的共通化GX Developer能够制作Q系列，QnA系列，A系列(包括运动控制(SCPU)),FX系列的数据,能够转换成GPPQ,GPPA格式的文档。 此外，选择FX系列的情况下，还能变换成FXGP(DOS),FXGP(WIN)格式的文档。

　　2、利用Windows的优越性，使操作性飞跃上升能够将Excel,Word等作成的说明数据进行复制，粘贴，并有效利用。

　　3、程序的标准化

　　(1) 标号编程 用标号编程制作可编程控制器程序的话，就不需要认识软元件的号码而能够根据标示制作成标准程序。 用标号编程做成的程序能够依据汇编从而作为实际的程序来使用。

　　(2) 功能块(以下，略称作FB) FB是以提高顺序程序的开发效率为目的而开发的一种功能。把开发顺序程序时反复使用的顺序程序回路块零件化，使得顺序程序的开发变得容易。此外，零件化后，能够防止将其运用到别的顺序程序时的顺序输入错误。

　　(3) 宏 只要在任意的回路模式上加上名字(宏定义名)登录(宏登录)到文档，然后输入简单的命令就能够读出登录过的回路模式，变更软元件就能够灵活利用了。

　　4、能够简单设定和其他站点的链接 由于连接对象的指定被图形化而构筑成复杂的系统的情况下也能够简单的设定。

　　5、能够用各种方法和可编程控制器CPU连接

　　(1) 经由串行通讯口

　　(2) 经由USB

　　(3) 经由MELSECNET/10(H)计算机插板

　　(4) 经由MELSECNET(Ⅱ)计算机插板

　　(5) 经由CC-Link计算机插板

　　(6) 经由Ethernet计算机插板

　　(7) 经由CPU计算机插板

　　(8) 经由AF计算机插板

　　6、丰富的调试功能

　　(1) 由于运用了梯形图逻辑测试功能，能够更加简单的进行调试作业。

　　(a) 没有必要再和可编程控制器连接。

　　(b) 没有必要制作条使用的顺序程序。

　　(2) 在帮助中有CPU错误，特殊继电器/特殊寄存器的说明，所以对于在线中发生错误，或者是程序制作中想知道特殊继电器/特殊寄存器的内容的情况下提供非常大的便利。

　　(3) 数据制作中发生错误况时，会显示是什么原因或是显示消息，所以数据制作的时间能够大幅度缩短。

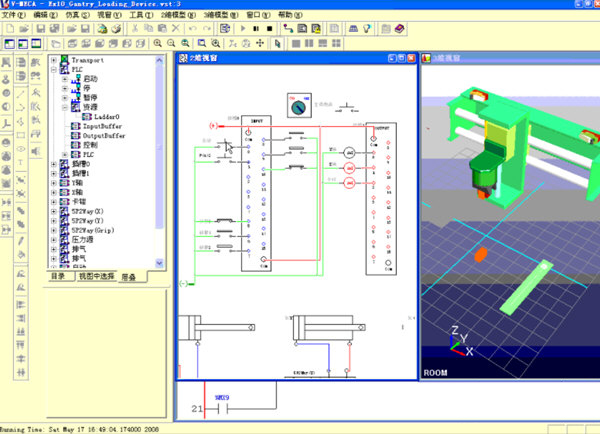

自动化仿真软件(V-MECA)下载

【常用指令】

　　1、触点指令

　　LD 逻辑操作开始

　　LDI 逻辑非操作开始

　　AND 逻辑乘

　　ANI 逻辑乘非

　　OR 逻辑加

　　ORI 逻辑加非

　　2、连接指令

　　ANB AND逻辑块与

　　ORB OR逻辑块或

　　MPS 存储操作结果

　　MRD 从MPS读取操作结果

　　MPP 从MPS读取操作结果

　　3、输出指令

　　OUT 软元件输出

　　SET 软元件置位

　　RST 软元件复位

　　PLS 在输入信号的上升沿

　　PLF 在输入信号的下降沿

　　CHK 软元件输出翻转

　　4、移位指令

　　SFT 元件移1位

　　SFTP 元件移1位

　　5、主控指令

　　MC 主控开始

　　MCR 主控复位

　　6、结束指令

　　FEND 结束主程序

　　END 总的程序末尾， 返回第0步

　　7、其它指令

　　STOP 停止

　　NOP 空操作
