　　Motor CAD最新版是由Ansys公司制作推出的一款用于开发电机的高级设计辅助软件，使用它不仅可以帮助用户评估整个工作范围内的电机拓扑和概念，它非常容易参数化，可用于电机的优化，同时还为用户们提供了一套专业独特的多物理场工具，只要用户合理的进行利用就能在这里生产磁性，热和机械模块，以执行所需的任何工作。

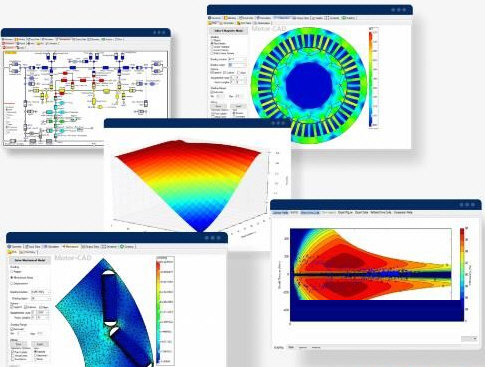

Motor CAD软件下载

【软件功能】

　　一、电磁学

　　ANSYS Motor-CAD的EMag模块将基于2D瞬态有限元的方法与针对不同电机的分析方法相结合，以快速计算其电磁性能。EMag用于计算转矩，功率，效率，转矩脉动，损耗，电流，磁链，电感和力。它还可以计算损耗，包括铜损耗，铁损耗，绕组中与频率相关的损耗以及诸如磁铁和轴之类的固体部件中的涡流损耗。Motor-CAD的基于模板的编辑器使您可以轻松，轻松地设置几何形状并进行高级计算。Motor-CAD十分灵活，允许用户尝试不同的选项，例如自定义绕组模式或从DXF导入自己的几何形状。

　　二、热性能

　　ANSYS Motor-CAD的Therm模块以秒为单位计算电机的热性能，包括稳态和瞬态运行条件下电机组件的温度。在对复杂的占空比（例如牵引电动机驱动周期）和应用程序（例如电梯负载周期）进行建模时，Motor-CAD中的快速仿真非常有用。

　　Motor-CAD使用分析集总参数热建模技术，该技术会根据用户的输入（例如几何形状，材料，冷却类型等）自动设置。根据这些输入，将自动计算所有热阻和电容。不需要了解复杂的传热现象，例如对流的无量纲分析相关性。集总电路技术可加快热分析速度，并允许进行假设测试。对主要传热路径的充分了解使工程师可以优化机器的冷却性能。

　　三、驱动周期

　　ANSYS Motor-CAD的实验室模块在整个工作范围内分析机器性能。用户可以快速创建效率和损耗图，绘制扭矩/速度特性，研究受热约束的工作范围并分析整个驾驶周期的性能。

　　Lab模块最初使用电磁2D有限元求解器构建模型。它通过不同电流幅值，相位超前角和频率的整个范围扫描机器的性能，以建立机器的等效模型。等效模型与控制策略一起使用，以计算整个工作范围内的性能。快速生成诸如效率图，转矩/速度曲线和损耗图之类的输出。用户可以输入时间/扭矩/速度占空比，或使用内置的车辆模型生成一个。实验室模块计算该周期内的电流，电压和损耗，并输出详细的损耗与时间的关系曲线。这可以通过热模型来解决，以计算整个周期内的温度升高。用户还可以计算受热限制的连续转矩/速度特性。输入最大绕组温度和最大磁体温度极限，并共同求解热模型，控制模型和损耗模型，以计算电机在整个速度范围内的连续转矩/速度曲线。

　　四、机械

　　ANSYS Motor-CAD Mech提供了对离心力在转子中引起的机械应变，应力和位移的快速估计。在高速旋转电机中，确保结构完整性是一项重大挑战。力学计算使用带有自适应网格的二维线性有限元求解器。通过在设计过程中考虑机械约束，电动机设计人员可以确定转子的尺寸，以实现最佳的电磁性能，同时确保工业可行性和在机器全速范围内的安全运行。

　　五、详细的设计，分析和验证

　　为了进行详细设计，深入分析和验证电动机设计，可以将ANSYS Motor-CAD模型转移到ANSYS Maxwell，ANSYS Icepak和ANSYS Fluent中。将这些求解器与Motor-CAD结合使用可提供高保真2D / 3D分析功能，使您能够分析最终效果，退磁，铁损，磁滞，噪声振动苛刻性（NVH）以及完成设计所需的其他高级电磁现象电机冷却系统。在ANSYS电机设计流程中增加了Motor-CAD，为电机设计创建了完整的端到端工作流程。

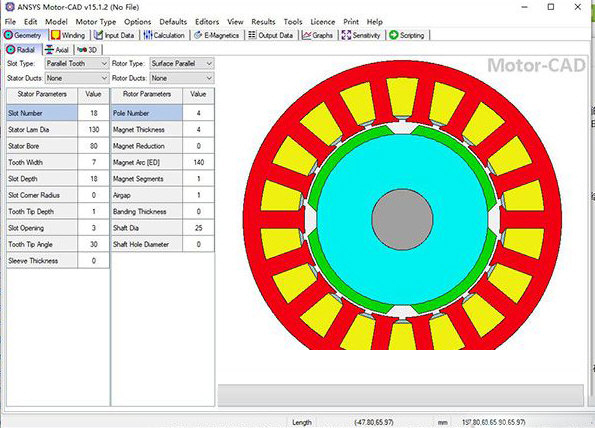

Motor CAD软件下载
