VariCAD2021(机械工程CAD绘图) 官方版

  • 软件大小：132.87M
  • 更新日期：2022-12-26
  • 软件语言：简体中文
  • 软件类别：国产软件
  • 软件授权：免费软件
  • 软件官网：
  • 适用平台：Win2003,WinXP,Win7,Win8,Win10
  • 软件厂商：

本地下载文件大小：132.87M

软件介绍 人气软件 相关文章 网友评论 下载地址

　　VariCAD2021是一款功能强大且齐全的2D/3D机械工程CAD绘图软件，为用户提供了系统环境、3d建模、3d工具、编辑实体、参数和几何约束、3D装配体和组、计算方式等多项功能，在使用其创建3d模型的同时，支持自动创建工程图文件，也可以仅以2d进行绘制，使得3d绘制的时候更显得自然。

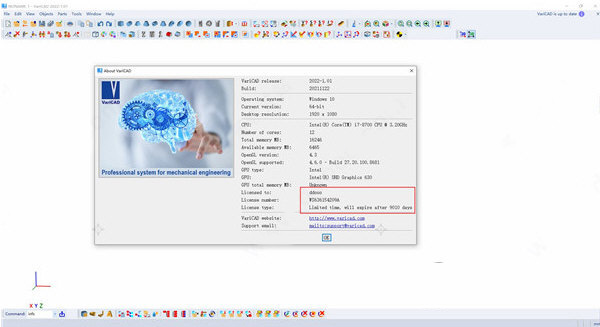

VariCAD2021

【特色介绍】

　　1、完全重建的帮助系统，新的Quick Demo。

　　2、手册，快速演示视频和基本技巧在与VariCAD应用程序并行的默认浏览器中运行。

　　3、重建管道长度的测量。

　　4、永久改变所有类型的实体轴的可能性，不仅限于导入的实体。

　　5、建模内核方面的改进。

　　6、自上次发布新功能以来，STEP输入得到了改进。

　　7、自上次发布新功能以来，如果需要，从3D视图创建的2D对象可以选择是样条线。

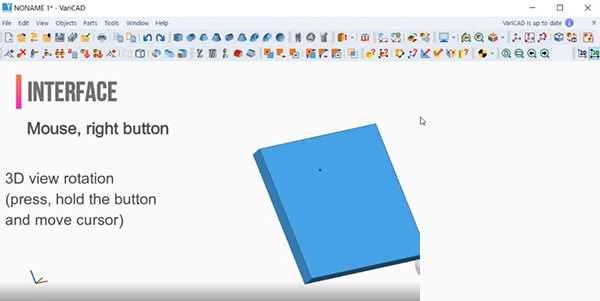

VariCAD2021

【功能介绍】

　　1、用户界面和系统环境

　　软件的图形用户界面（GUI）旨在实现快速直观的3D / 2D定向。它经过精心定制和调整，以反映设计师的思维过程，从而可以用最少的步骤来捕获和传达想法。所有命令的创建都着眼于易用性。

　　2、–使用3D实体

　　使用3D实体。实体插入，选择或转换的示例。

　　您可以先创建3D模型，然后使用它自动创建工程图文件，也可以仅以2D进行绘制。3D设计通常更“自然”，因为它紧密代表了实际的零件和装配体。3D方法通常比2D制图更直观。用3D创建的模型可以轻松转换为常规2D文档。VariCAD提供了在更改3D模型后进行2D更新的工具。

　　3、3D建模

　　提供了基本3D形状（如盒子，圆柱体，圆锥体等）的库，可通过编辑其尺寸轻松地对其进行修改。也可以通过轮廓旋转，拉伸或放样创建实体。更复杂的工具包括两个轮廓之间的旋转混合，在圆形和矩形之间或不同轮廓之间的放样以及创建螺旋曲面。

　　4、3D工具

　　创建孔和螺纹孔，通过挤压轮廓切割，创建凹槽，通过盒子切割。工具的X轴始终垂直于所选曲面。

　　可以添加或减去实体，从而形成代表真实机械零件的布尔树。布尔运算具有自动修整选项（所谓的选择性布尔运算）。还提供预定义的操作，例如钻孔，端面铣削或凹槽铣削。边缘可以倒圆或倒角。VariCAD提供了很多实体转换或编辑的可能性。另外，您可以轻松地编辑布尔树-从3D中选择实体零件，或从列表显示结构中选择它们。

　　5、编辑实体

　　–通过更改尺寸编辑实体元素。值可以在表格中定义或通过3D维度定义。编辑尺寸以及更改实体元素的位置。

　　6、参数和几何约束

　　尽管您可以轻松地变换实体或其零件，但可以选择定义几何约束。定义后，约束条件使您可以将对象“粘贴”在定义的位置。更确切地说，您可以删除受约束对象的自由度。如果更改或变换了其他对象，则受约束的对象会自动更改其位置。例如，如果将凹槽限制到轴的末端，并且轴的长度发生了变化，则凹槽与末端边缘之间的距离将保持恒定。可以在实体的元素之间，整个实体之间或在创建实体的2D轮廓内（例如，通过拉伸）定义约束。

　　每当输入用于实体创建的实体尺寸，约束中的距离或2D轮廓中的尺寸时，都可以选择使用参数，甚至使用包含参数的数学表达式。更改参数值，可以更改实体的形状或位置。

　　7、3D装配体和组

　　软件还提供了用于装配支持的工具。如果定义了零件和装配体之间的链接，则对零件文件所做的任何更改都会反映在装配体文件中，反之亦然。也可以定义实体的链接副本（所谓的相同实体）。在这种情况下，一个对象的编辑将导致其所有相同副本的更新。还可以定义实体组，从而使多个对象的选择和可见性更改变得简单。

　　8、碰撞测试（干扰）

　　3D建模的一项出色功能是组件干涉检查。可以检查3D装配体之间是否存在碰撞（重叠体积）。

　　9、计算方式

　　支持可以计算2D截面面积，表面积，体积，质量，重心和惯性矩。机械零件的计算也包括在内-机械设计师每天使用的标准零件。可以计算拉伸和压缩弹簧，预应力螺栓连接，销和平行键，带槽的轴，轴承，组合应力（弯曲和扭转）下的梁，正齿轮和锥齿轮的几何形状以及皮带驱动器。

　　10、表面显影（板材弯曲）

　　它还可以创建3D实体或钣金零件的已开发（未弯曲）表面。展开表面的XY坐标可以保存到文本文件中以进行进一步处理。您可以输入弯曲系数以自定义计算，以反映材料和技术。

　　11、机械零件和符号库

　　包含标准机械零件（ANSI，DIN，JIS）的库，例如螺栓，螺母，销，塞子，枕套，垫圈，轴承，轧制和绘制的形状以及液压，气动和电气符号。

　　12、3D-2D导出

　　3D模型可以轻松转换为2D工程图，以生成常规的制图文档。您可以通过在3D中定义视图来创建一个或多个选定实体的2D视图。此外，您还可以导出指定的部分。支持在3D更改后更新2D工程图。

　　13、2D绘图和编辑

　　优化了绘图功能，以便在工程中轻松使用。2D绘图的一些方便功能包括：自动检测对象和捕捉点，大量捕捉模式，辅助构造线，正交模式，矩形网格，绘图层，块创建，具有自动边界检测的阴影，高级尺寸标注，完成符号，焊接符号，公差符号等。您可以以毫米或英寸为单位绘制。

　　14、BOM和标题栏

　　提供了用于维护产品数据结构的工具。零件属性和标题栏内容之间存在链接。您可以从装配体创建材料明细表（BOM），或使用诸如质量属性更改，信息排序等命令轻松地修改数据库。每个零件都可以包含属性，例如名称，材料类型或供应商。此类数据可用于物料申请，物料清单（BOM）创建，标题栏填充或其他目的。

　　产品（BOM）的数据结构可以导出到其他系统或电子表格中。掩膜用于BOM定制；您可以根据需要完全对其进行修改。遮罩定义实体或装配体属性的用法，标题栏，从BOM表导出数据的方法等…

　　15、兼容性

　　VariCAD可以与其他CAD系统交换文件。您可以导出STEP（3D），STL（3D），IGES（3D），DWG（2D），DXF（2D）文件，并导入STEP（3D），DWG（2D），DXF（2D）。可以单独或以批处理例程转换文件，从而一步转换多个文件。
