浩辰CAD给排水2017 官方版

  • 软件大小：441.13M
  • 更新日期：2023-03-23
  • 软件语言：简体中文
  • 软件类别：国产软件
  • 软件授权：免费软件
  • 软件官网：
  • 适用平台：Win2003,WinXP,Win7,Win8,Win10
  • 软件厂商：

本地下载文件大小：441.13M

软件介绍 人气软件 相关文章 网友评论 下载地址

　　浩辰CAD给排水2017是根据最新的《建筑给排水设计规范》GB50015-2003（2009年版）编写而成，包括室内设计和室外设计两大功能模块。室内设计可以完成平面图、系统图、原理图的快速绘制，及给排水相关的水力计算功能。室外设计可以快速完成表井管线的布置、编辑和标注，并可根据平面图自动生成断面图、高程表，还可以进行小区、市政雨污管网的水力、标高计算。

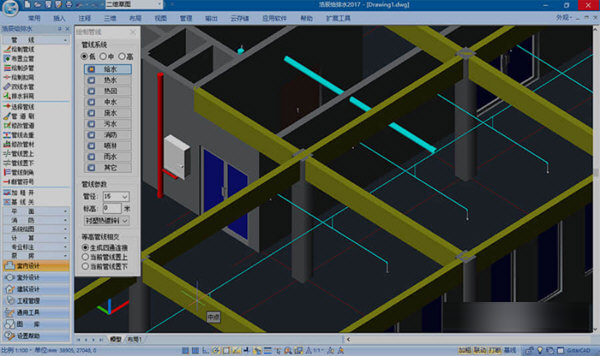

浩辰CAD给排水

【功能介绍】

　　一、二维三维同时生成，多专业协同设计

　　浩辰CAD给排水具备三维管道、阀门、设备等实体的设计功能，同时软件提供与建筑、暖通、电气构件进行碰撞检测功能。

　　二、灵活开放的自定义配置

　　软件提供全新的选项配置模块，用户可以对管线系统、图层、线型、材料表等进行自由配置，同时可以自定义软件界面和快捷命令，使其变成符合自己操作习惯的软件。

　　三、 智能的洁具连接

　　用户只要选择管线和洁具，软件即可实现按照暗装连接的要求沿吊顶、垫层或是埋设在墙壁中的管线敷设的连接形式，也可以实现明装要求的沿墙进行管线敷设的连接形式。 明装洁具中的管线会自动按照水点高度确定管道标高，在遇到管线要穿越门窗时也可以自动绕行。

　　四、 系统图、原理图自动绘制

　　软件可根据绘制好的平面图自动生成系统图，或根据参数自动生成原理图，可根据原理图进行相关的计算，并可完成计算书的输出和图中管径的标注。

　　五、 消防设计与规范化紧密连接

　　喷淋与消防系统提供多种布置喷淋设备的方案，包括扇形布置、任意布置、交点布置、直线布置、矩形布置等布置方式。在布置过程中，软件自动调整喷头间距、喷头距墙距离，不仅保证符合规范要求，而且喷头间距均为整数，令用户图纸更加美观。

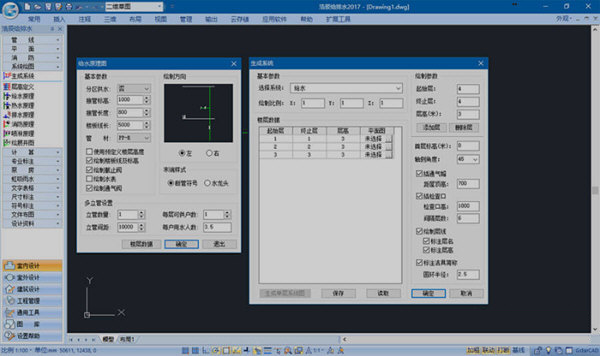

浩辰cad给排水软件

　　六、虹吸雨水模块

　　虹吸雨水模块包含了屋面划分线识别、屋面信息提取、布雨水斗、管道连接、虹吸雨水计算、溢流堰计算等功能。 不仅可以自动完成整个系统的水力计算和计算书的输出，还能按照规范要求校验出计算结果的合理性。能够帮助设计人员摆脱对虹吸雨水厂商的依赖。

　　七、室外重力流管线标高计算

　　软件提供了室外重力流管线标高计算计算功能，首先通过识别地面控制点标高，建立起地面标高模型。然后点取系统起始井和终止井，即可完成多分支重力流管线的标高计算，而无需每个分支单独计算。

　　八、室外断面图自动生成

　　软件根据室外管井平面图可以自动生成相应的断面图，对于多分支管线可自动生成每一分支的断面图。自动实现管顶平接，分支管道和管内底标高也表示出来。并且还能绘制出相交系统的管道，标注出相交管道的位置、管径和标高。

　　九、海量专业资料

　　软件收录了各类给排水专业规范和高清图集，共96本，即方便设计人员随时查找，也给设计工作带来了极大的便利。软件还收录了网上大量的水泵房、水箱、安装节点及设计说明图纸，可供设计人员查看参考。
