浩辰CAD机械2021 32/64位 官方版

  • 软件大小：431.2M
  • 更新日期：2023-03-28
  • 软件语言：简体中文
  • 软件类别：国产软件
  • 软件授权：免费软件
  • 软件官网：
  • 适用平台：Win2003,WinXP,Win7,Win8,Win10
  • 软件厂商：

本地下载文件大小：431.2M

软件介绍 人气软件 相关文章 网友评论 下载地址

　　浩辰CAD机械2021是专门针对中国机械工程师所打造的一款CAD专业绘图软件，不仅集机械绘图、机构设计和数据管理等功能模块于一体，还提供了符合国家标准和可定制化的行业标准环境，能够为企业用户构建更专业高效的极速绘图环境。

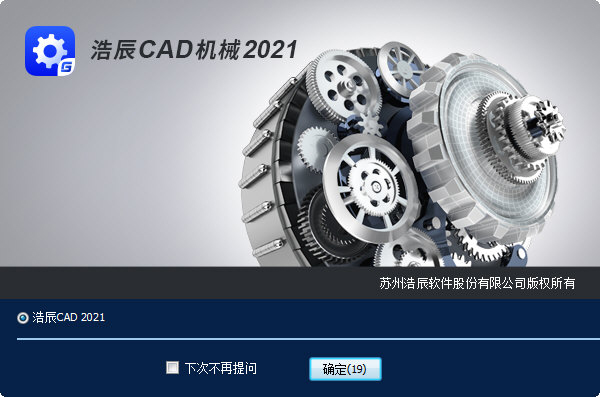

浩辰CAD机械2021

【软件优势】

　　1、基于浩辰CAD

　　包含了浩辰CAD软件的所有功能，另外在其基础上添加专业功能。

　　2、智能工具

　　软件包含多种绘图工具，标准化、智能化的机械绘图设计环境。

　　3、兼容性

　　可完整读取AutoCAD Mechanical和天河CAD图纸的底层数据。

　　4、用户自定义

　　定制企业标准的图框、标题栏等及机械符号、智能尺寸标注等对象的自定义，建立企业自己的绘图模板。

浩辰CAD机械2021

【软件功能】

　　一、 图框明细表系统

　　多图框和标题栏

　　包含一整套符合GB标准的标题栏和图框，可创建不同比例的图框且比例互不影响，双击图框即可重新编辑信息，快速生成工程图。并支持自定义企业标准。

　　序号和明细表

　　一键调用不同样式的序号，与明细表形成智能关联更新，实时跟踪零件信息变更，实现零部件的完整性和准确性。且支持导入导出excel实现跨部门信息分发。

　　图档BOM分析

　　选择零部件总装图，添加零部件图纸文件，一目了然地呈现图纸（零部件）之间上下级关系，更加便于管理老旧图纸信息，解决图纸管理混乱问题。

　　批量数据提取

　　无须打开图纸，就可对已完成装配部件（含有明细表数据）及其下属的子部件的标题栏、明细表数据进行 BOM 数据提取、输出并进行汇总处理，提高绘图管理效率。

　　二、尺寸标注和符号标注

　　智能标注

　　一个智能标注完成80%尺寸标注工作，通过所选不同图形对象，自动生成长度、直径/半径、弧度等标注，智能切换标注样式。

　　倒角标注

　　倒角是一个特征，是机械制图中不可缺少的工艺结构。可利用此功能满足符合机械制图中倒角标注的要求。

　　螺纹标注

　　可根据需要对不同类型的螺纹进行螺纹尺寸标注，增添导程、旋转方向、设置螺距、调整公差，更加准确、更符合实际生产要求。

　　公差查询

　　在机械设计制图过程中，可随时查询尺寸的公差值，无须频繁地翻阅手册，极大地提高工作效率。

　　粗糙度符号

　　支持在机械制造加工中常用的、典型的表面粗糙度符号标注功能，一键调用和双击编辑，快速标注机械加工零件表面要求。

　　基准符号和形位公差符号

　　支持最新GB标准的基本符号，形位公差符号包含全面的公差代号，一键调用和编辑，出图注释工作轻松简单。

　　焊接符号

　　根据最新国标GB/T324-2008 及企业实际工作中对焊接符号标注的要求，并可自定义符号规格样式。

　　技术条件

　　提供机械加工中常用的、典型的技术条件文本，便于机械工程师一键调用，同时可导入txt格式的技术条件文本，便于管理。

　　三、零件库、超级符号库

　　系列化零件库

　　最新GB标准的标准零件库，52个大类、共计280000多个零部件，覆盖多个制造业细分领域。一键调用零件并自动附带零件信息。

　　超级符号库

　　提供常用的机构符号库，如夹具库、机构运动符号、液压气动符号库、电气符号库、金属结构件等类型，并可以录入企业的常用符号库，便于管理和调用。

　　四、 绘图设计功能

　　中心线等70多种绘图工具

　　包括有：典型的多种类型中心线、智能构造线、系列圆、对称画线、公切线、波浪线、双折线、管道线等。

　　构造孔等20余种构造工具

　　包括有：公式曲线、截断线、相贯线、倒圆/倒角、砂轮越程槽、退刀槽、螺纹、孔阵、构造孔、缩放X.Y等。

　　局部放大等视图工具

　　包括有：局部放大、剖切符号、向视符号、孔轴投影、转角投影等，提高绘图效率，大幅节省设计时间。

　　消隐功能

　　通过框选组成消隐区域的边框线，实现对指定实体的遮挡处理。提供多种处理选项，如掏孔、遮挡部分虚线显示、遮挡部分指定颜色显示等。
