Tina仿真软件中文版下载-Tina(电路仿真软件) V9.3.150.328 官方版

　　Tina仿真软件是一款专业多功能的电路模拟软件，主要用于数字电路的仿真分析操作，软件内置超过20000个制造商模型的存储库，超过20种不同的分析模式，可以设计并模拟各种复杂的电路。软件主要功能包括直流分析、瞬态分析、正弦稳态分析、傅立叶分析、温度扫描、参数扫描等。

小编精选：电子电路仿真软件

Tina

【功能特点】

　　1、Tina支持放置总线

　　2、电气规则核查(ERC)

　　3、材料单(BOM)

　　4、分级设计

　　5、带版本控制的成套设计

　　6、网络分析

　　7、网络分析器和频谱分析器

　　8、Tina支持带S-参数模型的RF元件

Tina

　　9、屏幕自定义选项(定义背景，元件颜色等)

　　10、15,000+ 内置元件模型

　　11、带参数设计的微波传输带元件

　　11、为Spice和S参数用的扩展了的存储库管理器

　　12、Tina支持逻辑转换和简化

　　13、子回路 (从电路图或Spice子回路创建你自己的元件)

　　14、电路图形符号编辑器 (创建你自己的电路图符号)

　　15、元件工具条编辑器 (追加你的新元件到TINA的图形元件条)

　　16、参数提取器 (从测量或目录数据中创建元件模型)

Tina电路仿真软件

　　17、Spice存储库管理器 (向TINA的Spice存储库追加更多的模型或创建你自己的Spice存储库)

　　18、Tina支持符号分析 (以闭形式的表达式显示结果)

　　19、傅立叶分析 (傅立叶频谱，傅立叶级数和失真)

　　20、噪声分析 (噪声频谱，信号对噪声比及其他)

　　21、公差分析 (蒙特卡罗和最坏情形分析)

　　22、最优化 (寻找预定目标和灵敏度)

　　23、虚拟设备 (万用表，示波器，信号发生器，信号分析器，逻辑分析器)

　　24、实时测试与测量

　　25、Tina适用于教学和训练工具 (问题解答和故障排除)

Tina Pro中文版

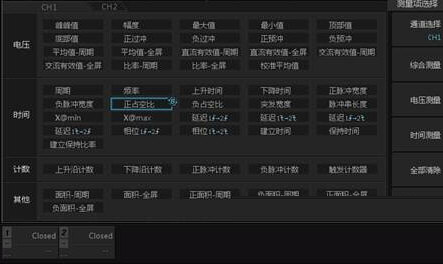

【怎么用示波器测占空比】

　　先在 Tina 中安装TDS2MM模块，可以实现脉冲宽度自动测量，再自行换算。没有模块，用光标测量吧，再自行换算。

　　采用FastFrame分段存储技术的示波器，允许把现有的存储器分成一系列段，然后每一次触发后采集的数据只填充其中一段，每次采集都可使用所需的采样率。通过根据测试要求定义触发条件，可以只捕获感兴趣的波形段，然后将捕获的每个事件存储在拥有各自编号的存储段中。采集完成以后，用户可以按捕获顺序单独查看各个存储段的波形或帧数据，或分层显示多个存储段波形或帧数据，以方便对测试结果进行比对；同时FastFrame技术还可以忽略不想要的波形段，从而把重点放在感兴趣的信号上。

Tina仿真软件中文版下载

【怎么使用示波器】

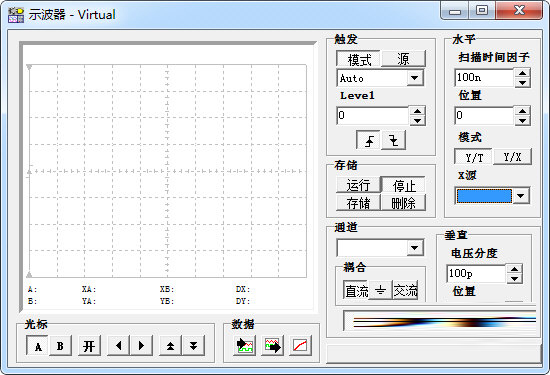

　　1、首先，我们先观察下Tina示波器面板，示波器模块包括常用的示波器功能：

　　a) 触发模式：单次触发、自动触发、正常触发、触发电平、触发源选择；

　　b) Y/T模式， X/Y 模式（可以用来做李萨如图）；

　　c) 水平分辨率调节、垂直分辨率调节；

　　d) 耦合方式：直流耦合、交流耦合；

　　e) 工具：探针、光标A、光标B；

　　2、绘制需要仿真的电路原理图。通过示波器的探头功能或者信号选择功能能够显示任意电路节点信号。设置方法： Analysis ---> Options... Save all analysis option.

　　3、设置好以后，可以启动示波器模块 (T&M --> Oscilloscope)。然后点击面板中，Run按钮。默认情况下，电路中各个节点将会显示出来。使用探针点击对应节点，可以将节点的波形显示在示波器上。通过调整触发方式、垂直分辨率、水平分辨率来使波形完整稳定显示在面板上。

　　除了探针功能，还可以使用光标功能来测量信号。确保信号适合连续仿真，否则，可以使用传输特性仿真来观察波形。

Tina仿真软件下载

【怎么开始仿真】

　　用Tina搭建一个电路进行仿真实验，并演示一些电路分析功能。在这个例子中，我们选择了一个高输出、1 kHz 的正弦波振荡电路。我们将使用该软件搭建并模拟一个具有稳定振幅的维氏电桥振荡器。在电路应用中选用了德州仪器的 OPA743 12V CMOS 运算放大器。该放大器适用于这一设计，并能提供非常良好的直流和交流性能。它正常工作的供电电压范围为 3.5V 至 12V，我们这个例子中所需要的电压为 5V (10V)。

Tina中文版下载

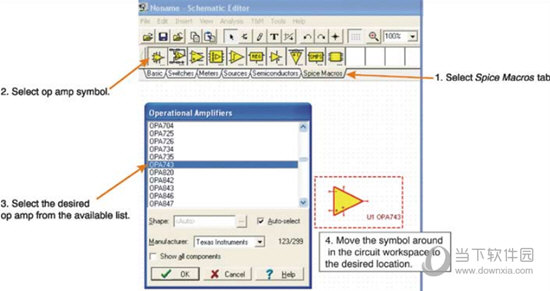

　　选择 Spice Macros 标签项，然后选择运算放大器符号以获得 OPA743 宏模型。运算放大器模型列表出现后，向下滚动并单击 OPA743。然后点击 OK 按钮。运算放大器的标识符将出现在电路工作区。用鼠标将该标识符拖动到相应位置。点击鼠标左键，它将被锁定到电路工作区的当前位置处，然后你就可以对该电路进行仿真测试。

【电路设计软件推荐】

　　Tina仿真软件虽然也具备电路绘制功能，但是跟专业的电路设计软件相比还是有所不足，在电路装置的布局上也不那么完美，下面就跟小编来看看那些值得推荐的电路图设计软件吧。

软件图标	软件名称	独有特色
	CAXA电子图板	可以零风险替代各种CAD平台的二维CAD软件产品，强大的图形编辑和智能标注功能、专业的辅助工具和模块可以满足不同场景下的绘图需求，快速提升工作效率。
	Protel99se中文版	已经经过汉化处理的电路原理图设计软件，具有丰富的设计功能，能进行原理图的设计、印制电路板的设计、PCB板的设计等功能，还可以设计32个信号层、16个地电层、16个机械层。
	EasyEDA中文版	具有原理图绘制、电路仿真、PC设计以及PCB文件导入等多种功能，除此之外该软件还内置了丰富的仿真模型供使用者选择，同时还拥有协同开发的功能！
	Virtual Breadboard	软件几乎支持我们日常所需的所有部件，包括开关、LED、LCD、电机、电阻、三极管等常用电子元器件，用于设计“面包板”形状电子电路和开发驱动它们的微控制器固件。
