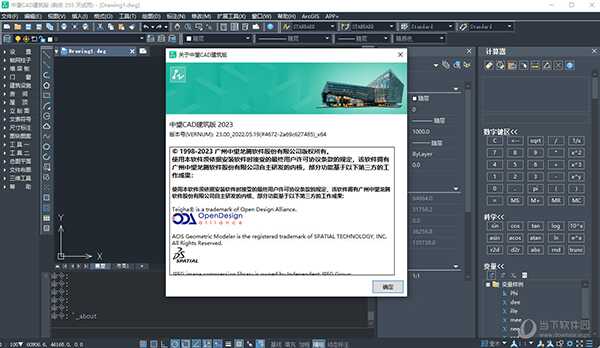

中望建筑2023 V23.00 官方版

　　中望CAD建筑版2023是一款功能强大的CAD绘图设计软件，能够帮助大家轻松进行各种建筑工程图、三维模型的创建，有效地提高了大家的工作效率。软件能够与Aotu CAD、浩辰CAD、天正建筑等工具无缝衔接，帮助大家更好的进行绘图工作。软件拥有超强兼容性，图纸交互与绘图设计无任何障碍，深度兼容建筑图纸，可直接参数化编辑各类建筑软件所生成的自定义实体，设计成果可重复使用，无需任何插件，只需CAD平台即可打开中望建筑图纸并继续基础性绘图工作，从而能够满足用户对建筑构件作为基本设计单元的全部需求。软件界面非常的清晰，提供智能右键菜单功能，两级折叠式屏幕菜单，结构清晰、图文并茂，右键菜单功能也是十分的丰富，可智能感知对象并快速通过鼠标右键激活，显著提升绘图操作效率。另外，中望CAD建筑版2021软件支持在位直观编辑图面标注、文字、门窗、墙体等建筑构件，图形具有三维特性，具备完善的平立剖设计功能，从平面图、立面图、剖面图再到构件详图都可轻松完成绘制。

【软件功能】

　　1、中望CAD建筑版平面摄影功能，新增平面摄影功能，在模型空间中，创建所有三维实体模型的二维轮廓线平面投影图。生成的几何图形以块的形式插入到 UCS 的 XY 平面上，也可以输出到图形文件。通过分解此块进行图形编辑，将可见与隐藏的轮廓线清晰的表达出来，在进行三维模型的技术图解中十分有用。

　　2、IFC 文件导入功能，新增 IFC 文件导入功能。导入的 IFC 文件以.dwg 格式保存，当重新打开.dwg 文件时，可以正确读取存储的所有 IFC 数据。当前版本支持 IFC2X3、IFC4、IFC4X2 和 IFC4X3 格式的 IFC 文件导入。

　　3、支持 IFC 实体数据提取和列排序选项，新增提取 IFC 实体数据功能。将原有数据提取功能进一步优化，目前支持 IFC 实体构件的 Ifc_General、Ifc_Details、 Ifc_Properties 三种数据属性进行提取，对数据进行归纳，使图形属性更加直观，直观的数据显示会让用户后期分析工作变得轻松而高效。新增列排序选项，对多个列数据分别进行排序处理。当图形中的数据属性较多较复杂时，可对同类别属性进行列排序，使提取出的数据一目了然，大大提高了可读性和实用性。

　　4、支持透明度打印，在现有显示透明度功能基础上，新增透明度打印功能。用户在打印图纸时，可以指定视图的打印方式为“打印透明度”。

　　5、支持视口调整，新增视口调整功能，支持在模型空间中调整、新建或删除视口。通过使用鼠标拖拽视口边界，用户可以快速地对视口大小和数目进行自定义编辑，以提升用户在执行相关任务时的工作效率。

　　6、支持经典菜单和功能区同时显示，新增经典菜单和功能区同时显示功能。用户可根据使用习惯选择软件界面是显示经典菜单、功能区还是同时显示两者。

　　7、测量工具整合，新增 MEASUREGEOM 命令，对当前软件的测量工具进行了整合，通过该命令用户可以在图形中获取距离、半径、角度、面积和质量特性等信息。

【软件特色】

　　1、中望CAD建筑版切换无忧，支持经典/Ribbon界面、采用CAD通用快捷命令、兼容原生DWG格式，帮助企业降低软件学习成本，实现历史数据重用、内外部图纸交流与数据交互，快速完成CAD软件的无缝切换。

　　2、高效设计，中望CAD建筑版运行极速流畅，功能全面、高效、智能，让设计师快速完成各类复杂设计任务。

　　3、多端联动，支持Windows、Linux系统，并与中望看图大师、Cloud2D等系列产品互通，让设计师在不同场景都能使用合适的中望CAD产品高效设计。

　　4、生态协同，广泛支持中国工业各细分领域主流行业专业软件、协同管理系统和产品全生命周期管理系统（PLM），企业可轻松实现全国产应用，提高各设计专业间、设计与项目管理间的协作效率。

【软件亮点】

　　1、中望CAD建筑版XREF 面板功能集成

　　将参考底图、光栅图像、外部参照图形的插入、绑定、分离、卸载、重载等功能集成到“外部参照”选项板中，通过“外部参照”选项板，用户可以更加方便、快速地对当前图形中的外部参照进行编辑和管理。

　　2、视口图层特性替代

　　新增视口图层替代功能，支持在布局空间中设置视口颜色、视口线型、视口线宽、视口打印样式等特性，以及移除指定图层中的指定特性替代。

　　3、图层与对象的透明度

　　支持对图层、图案填充、图像的透明度进行设置，以优化不同对象在图形中的显示效果。

　　4、剪裁功能改进

　　新增通用剪裁命令，通过 CLIP 命令即可对块、光栅图像、视口、参考底图等各类型的外部参照对象进行剪裁，并支持通过自定义夹点调整剪裁方向。

　　5、支持公式

　　插入字段类型支持公式，指定公式计算表格对象中的数据并将计算结果插入当前图形。“表格”工具栏新增插入公式功能，指定公式计算表格对象中的数据并将计算结果插入指定单元格。

　　6、布局图纸背景修改

　　中望CAD建筑版支持用户设置布局界面的图纸背景颜色。

　　7、命令行模式数据提取

　　中望CAD建筑版在 DATAEXTRACTION 命令通过对话框提取数据的基础上，新增命令行数据提取方式，即新增对 -DATAEXTRACTION 命令的支持。用户可以根据命令行提示进行数据提取操作。

　　8、改进 4K 分辨率下显示效果

　　对 4K 分辨率环境下的程序界面显示效果进行了调整，使用户在 4K 屏幕上打开中望CAD 工作时能获得更舒适的使用体验。

　　9、鼠标动作自定义

　　中望CAD建筑版新增自定义鼠标动作功能，包括鼠标双击动作和鼠标按钮动作。用户根据使用习惯或工作需求对鼠标动作进行自定义，可以在绘图过程中极大地提升使用体验和工作效率。

　　10、文档图钉功能

　　新增文档图钉功能，通过该功能，用户可以在最近打开的文档列表中将指定的文档固定，使其始终显示在文档列表中，便于随时查看常用文档。

【快捷键命令大全】

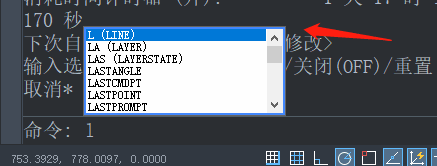

　　1、中望CAD建筑版直线

　　命令line，快捷命令L

　　操作方式：如下图所示输入L→回车确认→指定第一点→指定第二点回车确认，Esc退出绘制

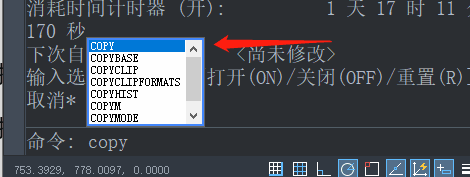

　　2、 复制

　　命令copy，快捷命令CO

　　操作方式：如下图命令行输入CO→空格→选中图像→回车→选中合适的基准点→移动到合适的位置→空格结束

　　如下图所示我们需要复制该图像距离为1000mm，具体步骤：“CO→空格→选择物体→空格→选择基准点→输入相对坐标→空格

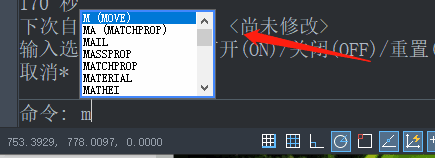

　　3、 移动

　　命令MOVE，快捷命令M;

　　操作方式：如下图命令行输入M→空格→选中图像→回车→选中合适的基准点→移动到合适的位置→空格结束

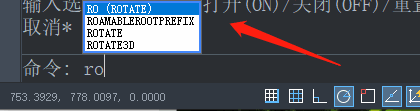

　　4、旋转

　　命令ROTATE，快捷命令RO

　　操作方式：输入RO→回车→选择物体→回车→选择基准点→选择要旋转到什么角度（或输入旋转的角度）→回车结束命令

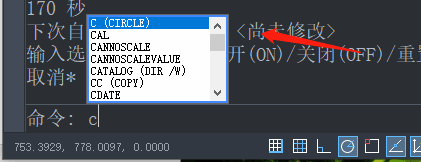

　　4、 圆

　　命令CIRCLE，快捷命令C

　　操作方式：命令行中输入C回车——点一点 输入直径数值——或者直接拉鼠标，点左键确定

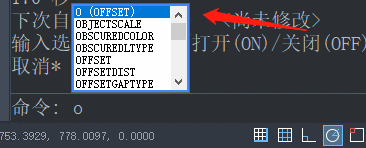

　　5、 偏移

　　命令OFFSET，快捷命令 O

　　操作方式：输入O回车——输入偏移的距离——（或者在屏幕上指定距离用两点的方式）选中偏移的图像——在指定位置点击

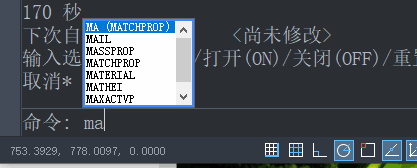

　　6、 格式刷

　　命令MATCHPROP，快捷命令 MA

　　操作方式：命令行中输入MA——回车后选择基准物体——选择要刷的物体完成后回车确认

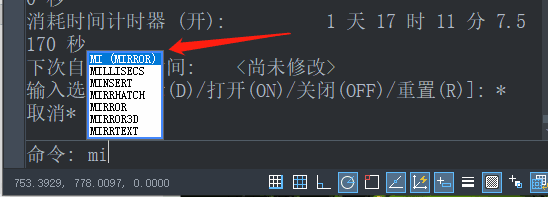

　　7、 镜像

　　命令：MIRROR

　　快捷命令：MI

　　操作方式：命令行中输入MI 选中图像——选中镜像的第一个点——选择镜像的第二点——回车——即可获得以刚刚选择的两点作为对称轴的图像

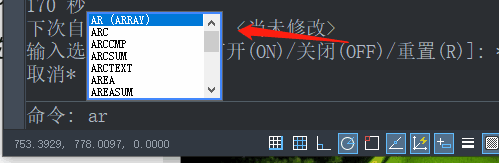

　　8、 阵列

　　命令：array快捷命令 AR

　　操作方式：命令行中输入AR回车——系统弹出选项卡——例如需要生成3行4列的图形，命令行中填写3列里写4 下边的“偏移距离和方向“按照绘制需求输入数值

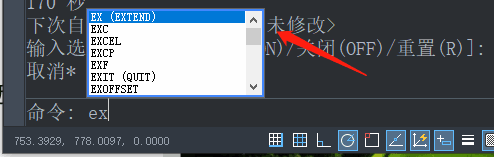

　　9、 延长

　　命令：EXTEND 快捷命令 EX

　　操作方式：命令行中输入EX回车——选中需要延长的对象——回车后选择被延长的线

　　注意：线的前边有 有可能相交的线或物体

　　小技巧：输入EX回车——点被延长的物体——可直接延长到最近的一个物体，再选中该线段，即可延长到下个图像

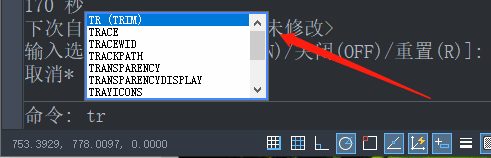

　　10、 剪切

　　命令：TRIM 快捷命令 TR

　　操作方式：命令行中输入TR回车——选中需要剪切的对象——回车后选择被剪切的线CAD的快捷命令大全

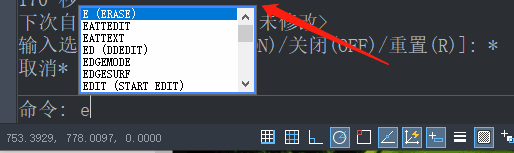

　　11、 删除

　　命令：ERASE

　　快捷命令 E

　　操作方式: 命令行中输入E回车确认——选中图像回车（或者选择物体按E 空格）

　　12、 填充

　　命令：H

　　操作方式：命令行中输入H空格——在弹出对话框中选择填充边界——选中合适的填充图案——点击确定

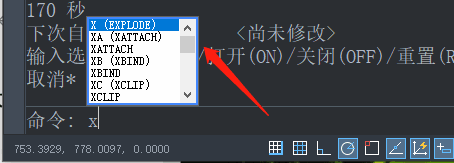

　　13、 炸开

　　命令：EXPLODE

　　快捷命令 X

　　操作方式：命令行中输入X——选择炸开的图像（或者选择物体输入X 空格）

　　注意：如果是块也许需要炸很多此才能炸开，也有图像是不能炸开的

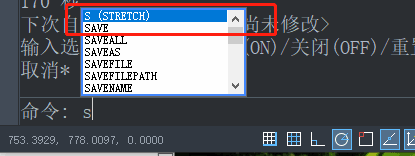

　　14、 拉伸

　　命令：STRETCH 快捷命令 S

　　操作方式：命令行中输入S 用右下左上的方式拉出一个框让左边的竖线或者上边的横线与被拉部分相交，回车确认合适位置选中基点，输入距离或者指定下一点
