机械工程师CAD2020 官方最新版

　　机械工程师CAD2020是一款功能强大的工程建筑绘图辅助软件，能够帮助用户轻松进行各种工程的绘图，有效的提高绘图的效率，让工程制图更加方便快捷。用户可以在这款软件上寻找到机械、建筑、电气、化工四个不同专业的数据库资料。你可以通过参考这些专业的资料来进行机械设计，从而确保自己的设计方案能够符合国际标准。英科宇机械工程师2020不仅可以用来获取各种机械设计方面的资料，同时这款软件还拥有几十种先进智能的参数化设计功能。通过这些功能，我们就可以快速完成齿轮、链轮、蜗轮蜗杆、花键等多种机械零件的绘制工作，大大提高你的工作效率。这款软件专门为机械工程师设计，能够帮助你做出更好的作品，让使用CAD是没有传统CAD那么的复杂，更加适合机械设计，具有开放结构，采用中文界面，涵盖机械、建筑、电气、化工四个专业，各项功能完备齐全。完美的支持AutoCAD2000到AutoCAD2020的各种版本。

【软件功能】

　　软件依据截止到2020年的最新国标，采纳数万名工程师的建议，全面修订了通用的CAD软件包。

　　1、软件包含最新国标、全面修订的参数化标准件、非标件。

　　2、轴、各种齿轮、链轮、蜗轮蜗杆、花键、带轮等传动件的计算及图形功能。

　　3、专业的尺寸标注和文字表格处理。

　　4、完善的图框一键绘制和标题栏自动填写。

　　5、机械工程师CAD灵活的序号明细表。

　　6、内置机械工程材料电子手册和图形符号库。

　　7、机械工程师CAD高效的装配件设计功能。

　　8、先进、智能的参数化设计等几十项实用功能。

【软件特色】

　　1、机械工程师CAD支持一键绘制图框。自定义定制图框。

　　2、标题栏、附加栏、代号栏、参数栏一键填写。

　　3、一键绘制序号、插入序号、删除序号、互换序号、更改序号及修改序号样式。

　　4、序号水平对齐、垂直对齐;水平合并及拆分、垂直合并及拆分。

　　5、序号水平均布，序号垂直均布及其他序号工具。

　　6、内置机械设计云平台。

【软件亮点】

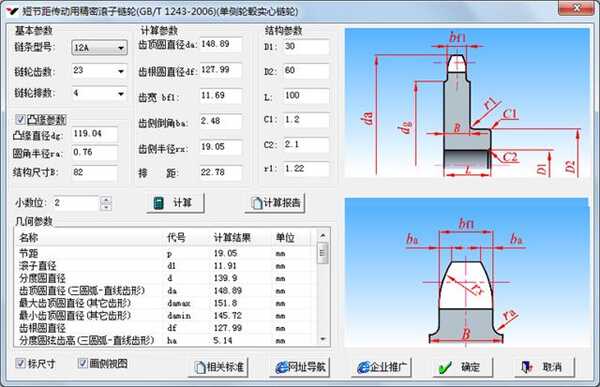

　　1、机械工程师CAD轴，齿轮，锥齿轮，蜗轮蜗杆，链轮，棘轮，槽轮，凸轮，弹簧，花键，V带轮，同步带轮

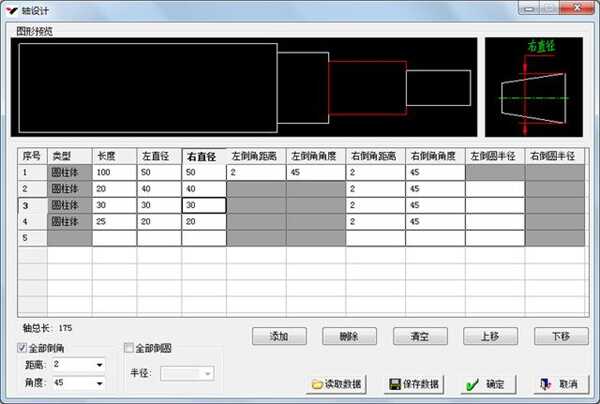

　　本软件提供了非常灵活的轴设计功能，可以方便的绘制出各种结构的轴，可以修改轴的长度和半径，添加或删除一段轴，标注轴径和长度尺寸，对轴进行倒角，倒圆，全剖或半剖处理，生成轴的侧视图。

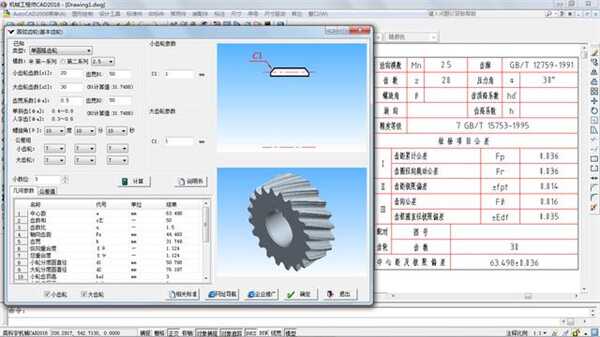

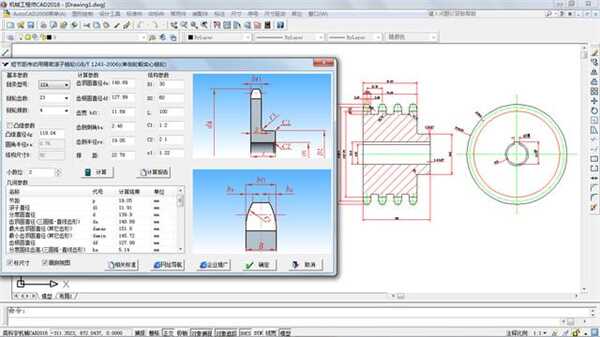

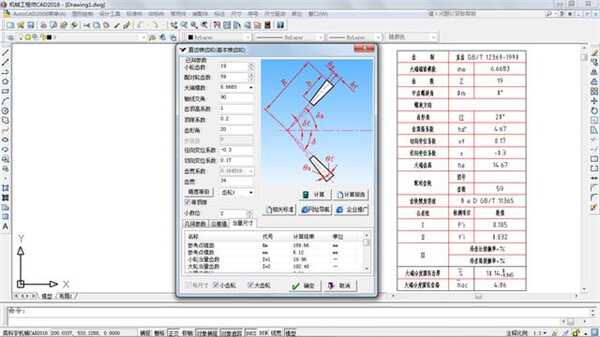

　　本软件提供了齿轮、锥齿轮、蜗轮蜗杆、链轮、棘轮、槽轮、凸轮、弹簧、花键、V带轮、同步带轮的专业设计模块，只需输入基本参数，软件会自动计算出其他数据，并根据需要绘制出完整的工作图。软件能够根据齿轮的基本参数自动生成齿轮参数表。

　　2、基于先进Object ARX技术的标注功能会使您耳目一新，使用更加方便、灵活

　　软件提供了全新的粗糙度、形位公差、基准、公差配合、焊接、倒角、锥度、斜度、标高、弧长、引线、向视图、放大图、剖切等标注，各项功能的交互非常专业、直观，标注生成后，可以像处理线、圆一样用夹点对标注进行拖动，标注会自动随着位置的变化而更新。标注中的线和文字的颜色、文字字体可以方便修改。

　　3、高效的装配件设计功能

　　软件能够根据用户的选择快速绘制组成装配体的各个零件，将各零件自动装配到一体，自动实现零件之间的遮挡，绘制装配件的主视图、俯视图、侧视图，绘制的图形带有明细表数据，可便捷将数据统计到明细表、汇总表中。软件根据各装配件的特点对交互的数据进行专业化的检查，确保数据交互正确。软件在交互数据时提供动态的视图显示，使数据交互直观、快速，装配件功能是国内外任何其他软件所不具备的功能，是本软件具有的独一无二的核心技术。软件提供了螺栓连接、螺钉连接、轴端挡圈、减速机、实心齿轮传动、齿轮齿条传动、钢结构桁架节点、塔机标准节、塔机吊臂、钢结构钢梯、斜钢梯、化工设备的卧式储罐、拱顶储罐、法兰出管、管口方位图装配设计功能。

　　4、先进、智能的参数化设计

　　当使用参数化设计功能（又称尺寸驱动）设计图形时，只需画出草图，图形的尺寸不需准确无误，在尺寸标注完毕后，只需修改尺寸的数值，图形就会按新的尺寸自动修改，除了图形的尺寸可以修改外，圆形阵列图形的数量，分布角度，矩行阵列图形的行数，列数，间距等都可以被修改。参数化设计会自动检查尺寸和约束的数量，自动判断过约束和欠约束。欠约束时，图形也可以驱动。

　　5、专业的尺寸标注和文字表格处理

　　本软件提供了水平、垂直、倾斜、角度、直径、半径、一组直线尺寸、螺纹，基准尺寸等强大的尺寸标注功能，同时，本软件提供了丰富的尺寸编辑工具如：尺寸对齐，尺寸等间距，箭头圆点转换，倾斜尺寸界线，更新尺寸，修改、旋转、移动、复位尺寸文字，修改尺寸箭头大小和文字高度。使用本软件，可以方便地修改文字内容，文字对齐，文字等间距，合并两行文字，修改文字高度、高宽比、字型，给文字添加下划线、上划线、直径符号、正负号、角度符号，绘制任意表格，将一组文字填表，编写技术要求等。

　　6、实用的图形处理功能

　　本软件可以自动实现装配图中两个零件的遮挡，可以确定是否用虚线表示被遮挡部分，如果图形中有孔，孔中的图形会被显示出来。在本软件中，尺寸文字，螺孔也可以遮挡图形。断开线可以将图形从中间断开。本软件可以自动生成轴类零件的全剖或半剖图，可自动将某一边界内的图形进行局部放大。本软件提供了强大的数学计算功能。

　　7、灵活的序号明细表

　　可以方便地绘制指引线，标注序号，使指引线沿水平或垂直方向对齐；插入序号或删除序号后，序号值会随着插入或删除操作自动更新；可以轻松定义本单位明细表结构，输入零部件数据，实现数据的移动、互换、空行的插入和序号的重新排列，将明细表数据存入文件或从文件中读入数据，对数据按任意数据项排序，从图中读取标准件数据，统计总重，自动生成明细表。丰富的化工标准件库　本软件提供了法兰，法兰盖，封头，筒体，支座，人孔，手孔等图库。

　　8、全新的图形符号库

　　依据最新国家标准重新修订了液压、气动、电气、建筑、暖通、空调、给排水等符号库，所有符号库都具有开放结构，可方便地建立新库，添加新内容。

　　9、完善的图框绘制和标题栏填写

　　本软件提供了完全符合国标的图框绘制模块，同时，用户也可以生成自定义尺寸的图框。软件提供了几种常用的标题栏、附加栏，用户也可以方便定义本单位的标题栏、附加栏（栏内填写的文字高度用户也可以定义）。标题栏、附加栏的内容可以非常方便的在对话框中输入，输入的内容会自动填写到图框中。用户自定义的标题栏、附加栏也可以自动填写。图框插入后用户还可以用新的图框替换已有图框，替换后标题栏、附加栏的位置和填写的内容会自动调整位置和文字高度。还可以把一个图框中的数据自动填写到另一图框中。

　　10、机械工程材料电子手册

　　软件提供了全面的机械工程材料数据，内容涉及铸铁、钢、有色金属材料、粉末冶金材料、非金属材料、复合材料等，手册图文并茂，使用简单快捷、搜索查询方便。

　　11、中文界面、精心设计、功能完善、易学易用

　　《机械工程师CAD2020》的命令全部是汉语拼音首字母的缩写，每一菜单都有一个工具条或数个工具条与之对应，从对应菜单即可找到相应的工具条。软件使用设计人员最常用的术语，使用方法完全符合专业设计的习惯，所以易于掌握，即使没有计算机知识，英语水平不高的工程师也会在几天内掌握。图形绘制提供了线、圆、弧、多边形、箭头、相贯线、波浪线、多边形中心线、内外螺纹倒角、丁字倒角、丁字倒圆、画平行线、剖面线的绘制功能。提供修改块中实体和非块中实体的图层、颜色、线型、线型比例等功能。

　　12、三十年积累，数万用户，获得国家最权威软件机构金奖，机械行业最具声望出版社出版

　　《机械工程师CAD》是本公司从1990年开始研制的软件产品，至今已有数万名工程师在使用它从事设计工作。本软件连续三年获得国家最权威软件机构--中国软件协会CSIA软博会金奖。

　　13、全面兼容AutoCAD 2010/2011/2012/2013/2014/2015/2016/2017/2018/2019/2020中英文版及《机械工程师CAD》各个版本

　　《机械工程师CAD2020》全面兼容AutoCAD 2010/2011/2012/2013/2014/2015/2016/2017/2018/2019/2020中英文版，而不是只能用在某一版本上或只能用在中文或英文版本上，使您在任何环境和情况下都会无忧无虑，轻松从事设计。对于其他非DWG格式的图形，本软件可以通过DXF格式将其读入。

【安装教程】

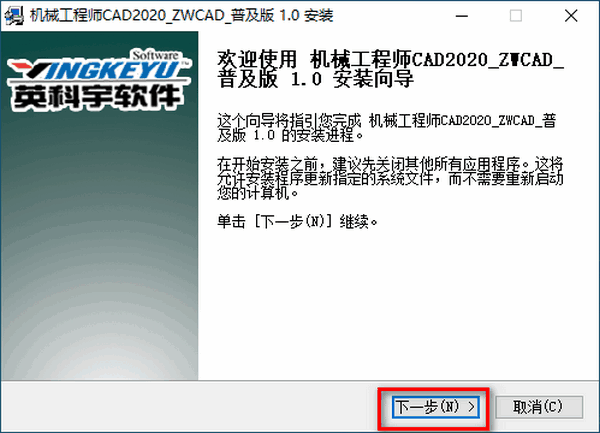

　　1、双击机械工程师CAD应用程序，进入安装导向

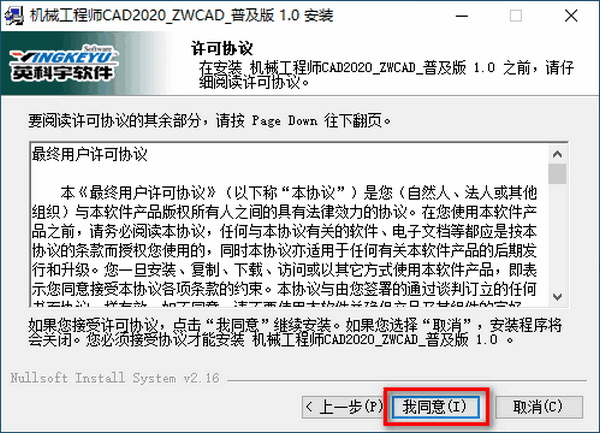

　　2、机械工程师CAD同意许可协议

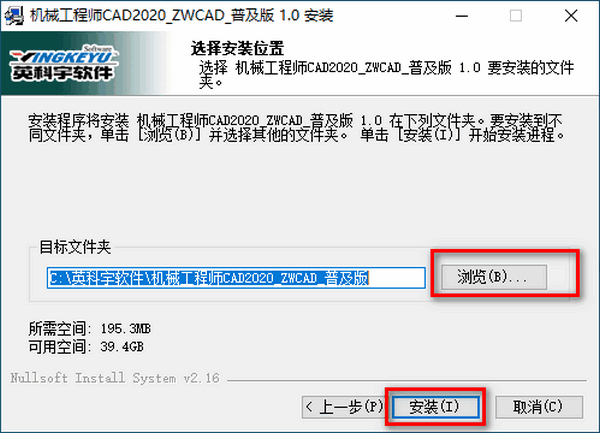

　　3、选择安装位置，如果需要改变位置，浏览选择，然后点击安装进行软件安装

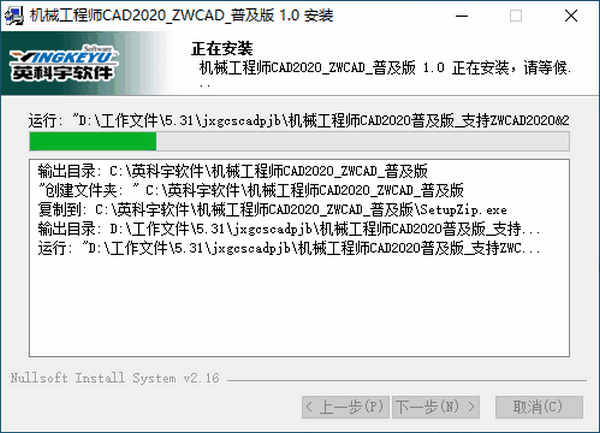

　　4、正在安装，等待完成

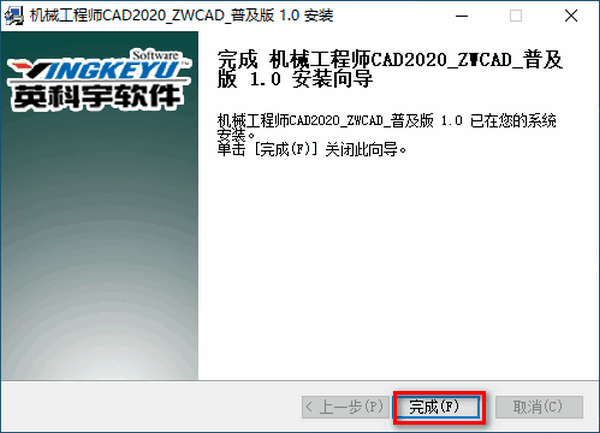

　　5、安装导向结束，点击“完成”，软件就安装成功了

【新增功能】

　　1、添加了圆弧齿轮参数表绘制。

　　2、添加了圆锥齿轮的参数表绘制。

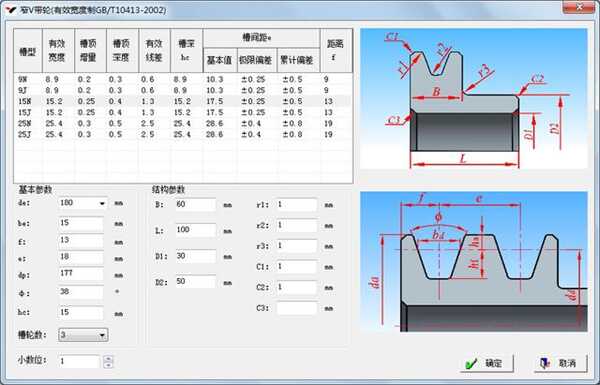

　　3、添加了窄V带轮的设计。

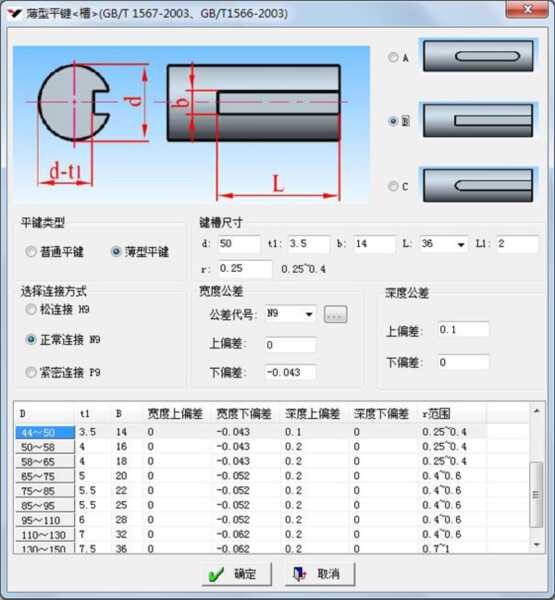

　　4、轴设计添加键槽、花键时自动绘制键槽的剖视图、尺寸及公差。

　　5、链轮等添加了绘制侧视图、及键槽的侧视图。

　　6、轴设计时动态显示输入数据的幻灯片，使用户能够准确判断所输入的数据类型。

　　7、链轮设计选择有无凸缘时自动显示图片，使用户能够清晰判断设计链轮的结构。

　　8、更新了链轮的相关数据内容，方便设计时快速查阅数据。
