WebPlotDigitizer(图表数据提取工具) V4.5 免费版

软件介绍人气软件相关文章网友评论下载地址

　　WebPlotDigitizer是一款非常好用的图表数据提取软件，通过该软件用户可以轻松的对图标中的数据内容进行提取，软件为大家提供了非常便捷实用的提取功能，并且适用于各种图表的形式，从而帮助大家可以更好的绘制和分析相关的图表，使用起来非常的方便。

WebPlotDigitizer

　　适用于各种图表（XY、条形图、极坐标、三元、地图等）

　　自动提取算法可以轻松提取大量数据点

　　免费使用、开源和跨平台（网络和桌面）

　　数以千计的用户在数百部已发表的作品中使用

　　也可用于测量各种特征之间的距离或角度

WebPlotDigitizer

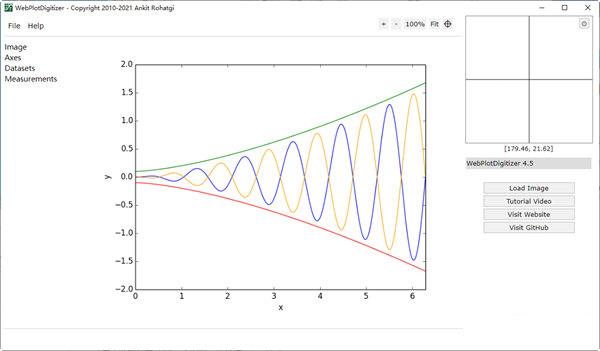

　　1、导入要提取数据图片，首先我们点击软件右下方的Load Image，之后选择图片进行导入。

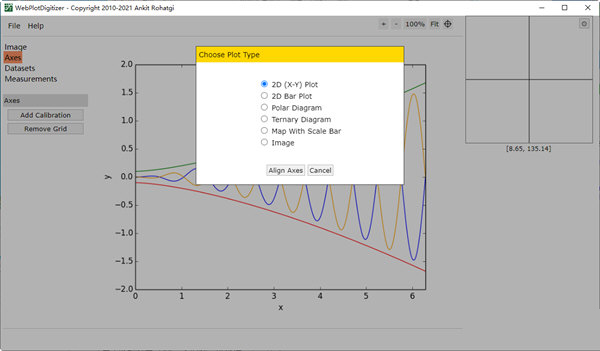

　　2、导入图片之后，在弹出的窗口中选择相应的图表类型，这里选择2D(x,y)Plot，之后点击Align Axes按钮。

　　3、在弹出的窗口中，软件提示我们按顺序放置4个已知点。两个位于X轴 (X1, X2)，两个位于Y轴 (Y1, Y2)，这里我们通常选择X和Y的最小值与最大值。点击Proceed进行最大最小点的选取，选完之后点击Complete。

　　4、点击Complete之后，会弹出窗口，让我们填写X和Y的范围，按照实际情况填写即可。如果是对数坐标系，则需勾选对应坐标轴之后的对数刻度对话框。

　　5、设置曲线颜色和背景颜色，以方便软件进行数据点的自动提取。在软件右侧的Automatic Extraction的Mask列表中，设置对应的曲线颜色和背景颜色。

　　6、设置完相应的颜色之后，我们点击Automatic Extraction的Pen按钮，调节工具大小，将要提取数据的曲线包裹起来，右下方也可以设置点的分布密度，之后点击Run按钮即可提取曲线数据点。

　　7、点击Run之后，生成的数据点如图所示，我们也可以在右侧工具栏进行数据点的相关编辑，比如增加点，删除点，调整点的位置

　　8、数据提取完成之后，我们点击左侧的View data即可查看数据，之后进行数据格式的设置与数据的保存

　　9、至此，其中一条曲线的数据已经提取完毕；我们可以用同样操作提取另外一条曲线数据，并一同导入excel进行绘图，绘制完成之后与原图进行对比

　　10、结束可以看到，绘图出的图形和原图几乎一模一样，至此我们的工作就已经全部完成。最后希望我的教程能够帮到你。
