园林植物绿化智能化插件 V1.0 绿色免费版

  • 软件大小：41.55M
  • 更新日期：2023-11-08
  • 软件语言：简体中文
  • 软件类别：国产软件
  • 软件授权：免费软件
  • 软件官网：
  • 适用平台：Win2003,WinXP,Win7,Win8,Win10
  • 软件厂商：

本地下载文件大小：41.55M

软件介绍 人气软件 相关文章 网友评论 下载地址

　　园林植物绿化智能化插件是CAD上的一个专业性辅助插件，适用于广大园林行业的CAD设计操作，可以帮助你轻松的设计出各色绿化带，支持选择模板绘制，可以选择不同的连接点，使用一键批量绘制的功能，将您的绿化图形全部转换到绘制区域，就像使用ps笔刷一样方便。帮助你更轻松的完成工作。

园林植物绿化智能化插件

【功能说明】

　　一键标注面积

　　一键标注清零

　　一键查漏标注

　　一键统计面积

　　一键地被图案填充

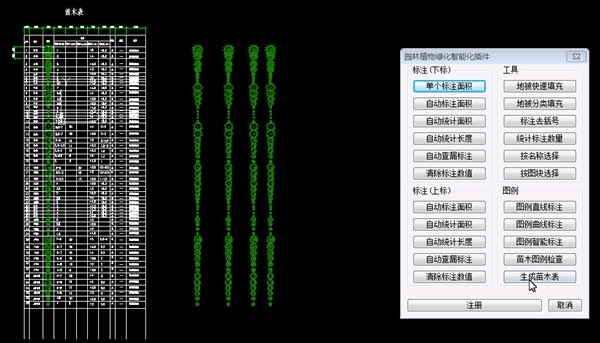

　　一键生成苗木表

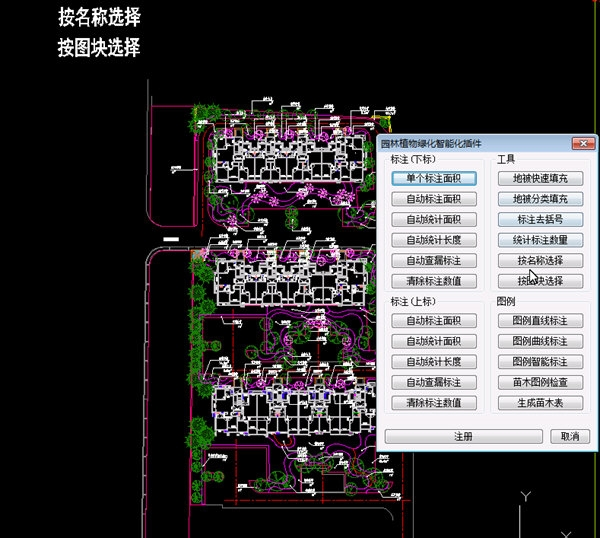

　　按名称选择苗木标注，按图块批量选择苗木图例引出标注等等....

园林植物绿化智能化插件

【软件优势】

　　1.乔灌折线标注：用户任意拉折线，标注结束后，自动生成经过标注图块中心的折线标注，自动生成乔木或者灌木名称和个数，且乔木自动标注到乔木标注图层，灌木自动标注到灌木标注图层，无需二次修改标注图层。

　　2.乔木和灌木分类数目统计表格：框选需要统计的区域即生成乔木和灌木的数量，自动生成分类数目统计表格

　　3.灌木和植被面积标注：自动提取灌木或地被的面积(包含交叉闭合区域)，只需要选择灌木和植被名称就会自动生成带名称和面积的标注，且灌木的标注会归类到灌木面积标注层，地被的面积标注会自动归类到地被面积标注层，无需二次修改标注图层。

　　4.灌木和植被面积分类统计表格：框选需要统计的区域，自动提取数据生成种植面积表

　　5.规则云线：输入株行距，在图纸上绘制规则云线，用于绘制阔叶树种。

　　6.生成规则树阵：选择规则云线自动生成规则树阵。

　　7.云线锐化：选择规则云线，自动生成反转云线，用于绘制针叶树种。

园林植物绿化智能化插件

【使用说明】

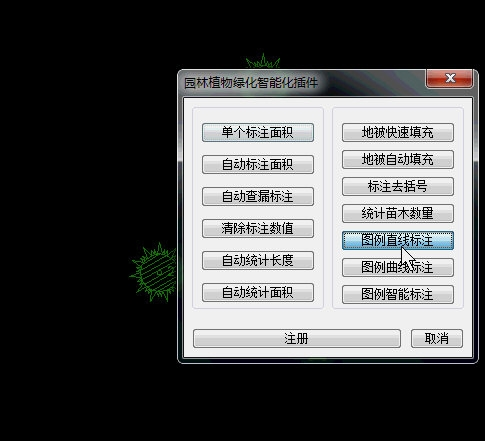

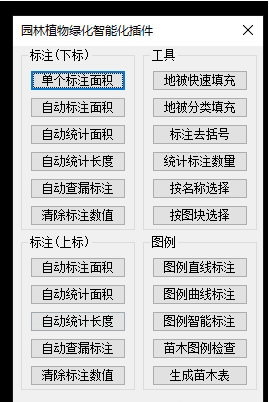

　　加载后在指令框输入JJ，打开插件界面即可。

园林植物绿化智能化插件

【操作技巧】

　　1.园林植物绿化智能化插件提高使用PL命令圈面积的小技巧：

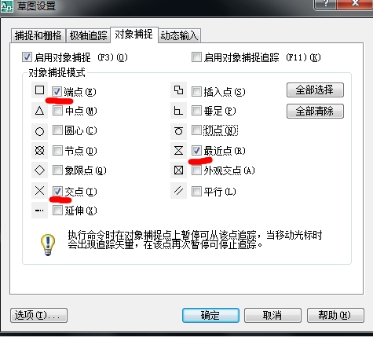

　　1.捕捉设置。

园林植物绿化智能化插件

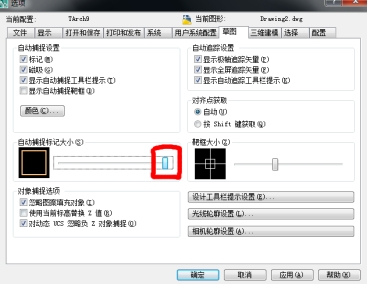

　　2.自动捕捉设置最大。

园林植物绿化智能化插件

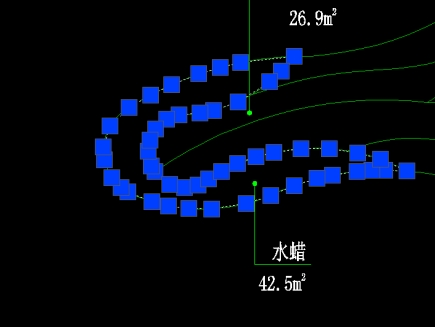

　　3.使用pl命令，不需要使用弧线，直接全部用直线标注，弧度大的地方可以多点几下鼠标，弧度小的地方可以少点几下鼠标(不需要来回切换弧线与直线)，效果如下图：

园林植物绿化智能化插件

　　2.图例引住标注小技巧：

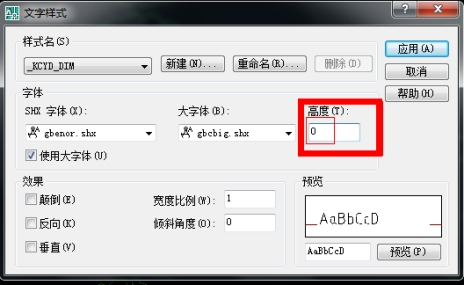

　　使用【图例曲线标注】和【图例智能标注】这两个命令时，如果字体下标注引线不显示，请设置（如下图）。设置方法在cad命令框输入st命令，弹出下图，把高度改为0

园林植物绿化智能化插件

　　3.地被填充地被苗木表字体请使用单行文字，如果是cad字体文字或者使用天正多行文字，请使用X命令炸开即可。
