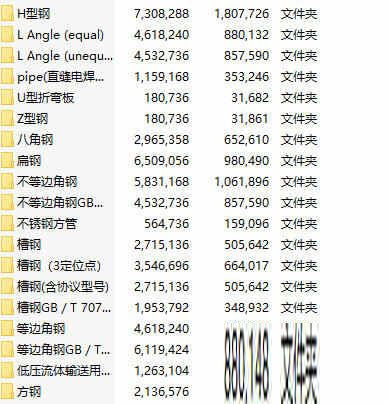

　　SolidWorksGB焊件型材库是一款专为同款软件推出的焊件型材库。SolidWorks一款非常专业的3D绘图制作软件，通过安装这款SolidWorksGB焊件型材库，就能快速调用出各种机械模型，方便用户进行制作设计。

SolidWorks焊件型材库免费下载

【使用说明】

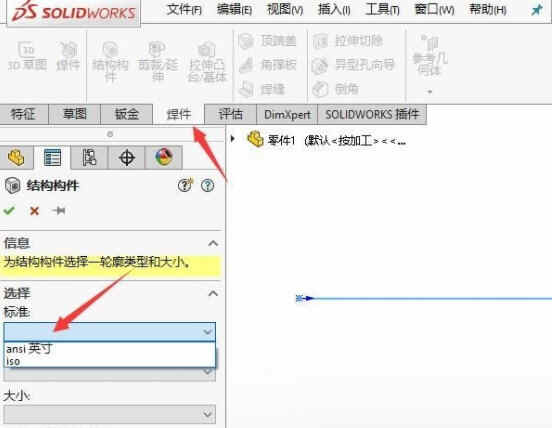

　　1、打开solidworks的任意版本即可，我这里是solidworks2016，焊件模块，大家会看到，里面默认的只有ansi（英寸）和iso，对于用国标的我们不是很方便。

SolidWorks焊件型材库免费下载

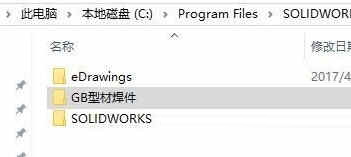

　　2、将下载好的“型材GB”文件夹放置在某个盘里，例如我的是放在C盘：C:Program FilesSOLIDWORKS2016   ，其它盘也都是可以的。

SolidWorks焊件型材库免费下载

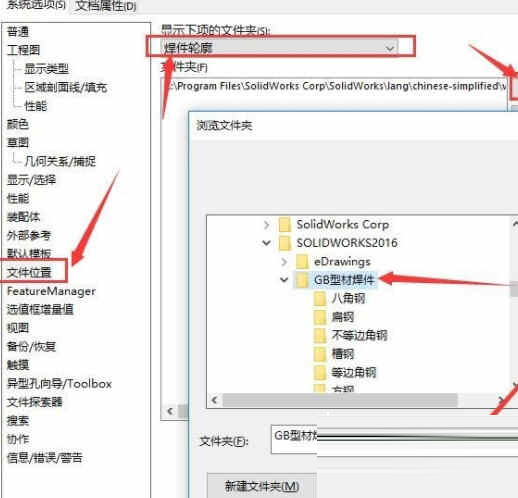

　　3、在solidworks里工具栏里 ：工具—选项，会弹出如图窗口，系统选项—文件位置—显示下列的文件夹里找到“焊件轮廓”—添加“型材GB”—点击确认，保存。

SolidWorks焊件型材库免费下载

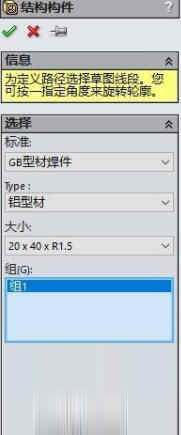

　　这样就可以使用这些型材焊件轮廓进行设计出图啦，如下图所示：

SolidWorks焊件型材库免费下载

【生成自定义轮廓】

　　欲生成焊件轮廓：

　　打开一个新零件。

　　绘制一轮廓。记住当您使用轮廓生成一焊件结构构件时：

　　草图的原点成为默认穿透点。

　　您可选择草图中的任何顶点或草图点为交替穿透点。

　　关闭草图。

　　在 FeatureManager 设计树中，选择草图1。

　　单击文件 > 另存为。

　　可选： 3DEXPERIENCE 用户：如果显示另存为新项对话框，请单击保存到此 PC。

　　在对话框中：

　　在保存在中，浏览到 install_dir\data\weldment profiles，然后选择或创建相应的 <standard> 和 <type> 子文件夹。参阅焊件 - 自定义轮廓的文件位置。

　　在保存类型中选择库特征零件(*.sldlfp)。

　　为文件名键入名称。

　　单击保存。

　　您给予库特征零件的名称在您生成焊件结构构件时在结构构件 PropertyManager 中的大小清单中出现。例如，如果您命名轮廓为 1x1x.125.sldlfp，那么 1x1x.125 将出现在大小中。如果您命名零件为 big.sldlfp，那么 big 将出现在大小中。

　　内容

　　焊件 - 自定义轮廓的文件位置

　　焊件轮廓的默认位置为 install_dir\data\weldment profiles。

　　将自定义轮廓保存在现有文件夹结构中

　　您可将您的自定义轮廓存档于 SOLIDWORKS 所提供的文件夹结构中，或者您可生成一单独文件夹结构。

　　将自定义轮廓保存在单独文件夹结构中

　　如果您想将您的轮廓保存在一单独位置，您可生成一单独文件夹结构，然后将之指定为焊件轮廓文件位置。
