ANSYS Electronics Desktop 19 19.2

  • 软件大小：5243 MB
  • 更新日期：2024-08-16
  • 软件语言：简体中文
  • 软件类别：国产软件
  • 软件授权：免费软件
  • 软件官网：
  • 适用平台：WinXP, Win7, Win8, Win10, WinAll
  • 软件厂商：

本地下载文件大小：5243 MB

软件介绍 人气软件 相关文章 网友评论 下载地址

　　ANSYS Electronics 19是一款电磁场仿真软件，主要针对是电磁场模拟仿真提供解决方案而开发，软件支持将电磁场环境与系统仿真集成，采用先进的框架架构技术，统一所有用户设置界面以及内置模型环境，在新版本程序中，新增了三个国际标准的电磁场仿真器，分别为HFSS仿真技术、Maxwell模拟技术和Q3D Extractor环境仿真功能，将三者统一整合为强横的运作系统，直接共享统一的桌面进行电子创建以及电动机模型设计，提供动态链接电磁，非常便捷，需要的用户可以下载体验

软件功能

　　应用解决方案

　　在任何行业中，工程团队可能致力于不同的专业领域。

　　例如，个别工程师或团队专注于燃烧效率，电子干扰，结构可靠性，人机界面或热稳健性等等。

　　ANSYS解决方案可帮助您研究孤立的应用程序，或多种应用程序或物理效应在创新和优化整体产品设计中的综合影响。

　　嵌入式软件应用

　　ANSYS提供基于模型的嵌入式软件开发和仿真环境，内置自动代码生成器，以加速嵌入式软件开发项目

　　一些行业领导者声称每1000行嵌入式软件包含8个错误。

　　为了管理这种质量风险，以及满足更严格的软件认证标准，嵌入式软件工程师需要利用软件模拟工具和经过认证的代码生成器。

　　ANSYS提供基于模型的嵌入式软件开发和仿真环境，内置自动代码生成器，以加速嵌入式软件开发项目

　　流体应用

　　流体行为通常违反直觉，即使不是不可能，也很难预测流体流动对产品的影响。

　　ANSYS CFD为您提供了成功模拟流体流动行为的工具

　　即使是多个物理学之间的复杂相互作用

　　并且可以在设计和制造过程中以及最终使用过程中自信地分析结果。

　　多物理场应用

　　我们生活在一个多种物理力量发挥作用的世界中，我们生产的产品往往同时受到许多这些物理力量的影响。

　　流体力，热效应，结构完整性和电磁辐射都会影响产品和工业过程的性能。

　　如果您尝试隔离游戏中的多个力，则可能无法准确预测行为。

　　ANSYS multiphysics解决方案可以帮助工程师在组合和隔离中检查这些效果，在需要时实现最高保真度解决方案。

　　来自ANSYS的深度，经过验证的求解器技术是给定的。

　　将这种求解器技术应用于多物理场仿真是许多工程师的下一步。

软件特色

　　执行器，电磁阀，磁扩散，系统仿真，协同仿真，等效电路提取，热模拟

　　典型的电磁执行器由一个配置的多匝线圈组成围绕铁磁极片和可动电枢固定。

　　额外诸如框架的铁质部件为磁性流体提供返回路径。

　　当执行器连接到电压源时，通过线圈转动的电流流动，在磁场中产生磁流装置，产生的磁力使衔铁移动从开放到关闭的位置。

　　其他致动器配置可包括永磁体有助于产生流体或帮助保持电枢当线圈中的电压关闭时就位。

　　音圈执行器使用永久磁铁产生冲击线圈的磁性线圈电流并因此在线圈上产生洛伦兹力。

　　这些设备可能本质上是2-D或3-D，可包括旋转运动或非圆柱运动旋转（摇杆运动）。

　　电枢，极靴和框架的铁质材料被建模用非线性BH曲线捕获这些中的重要饱和效应可能会限制性能的设备。

　　设计尺寸和形状电枢和配合极片会影响电枢上的力和/或关闭时间。

　　另外，线圈的设计决定了电阻和强烈影响线圈的电感，因为电感等于线圈匝数的平方乘以通过非线性含铁物体的总磁阻和气隙。

　　电阻除以电感（L / R）的比值是电气时间常数;它决定了线圈中电流的上升速度。

　　考虑到由于电气时间常数导致的电流上升时间，磁场扩散时间（磁性磁场在磁场中的积累速度）由涡流引起的装置也会影响执行器的性能。

安装步骤

　　1、下载并打开安装数据包，双击第二个应用程序进行安装

　　2、弹出安装界面窗口，阅读安装向导，点击下一步按钮进入下一安装界面

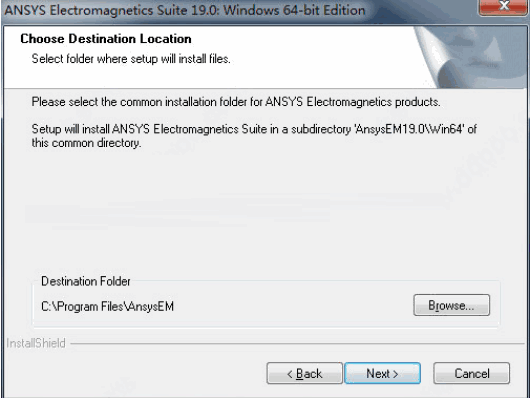

　　3、选择安装应用程序文件夹，选择安装路径，然后点击下一步

　　4、点击浏览按钮，选择安装应用程序文件夹，选择安装路径，然后点击下一步

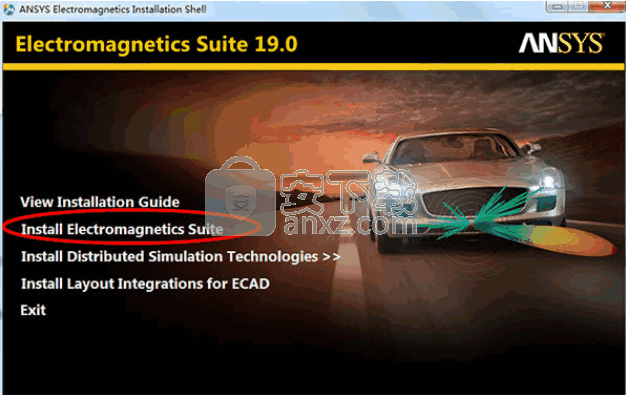

　　5、点击第一个程序进行安装，如图中标注所示

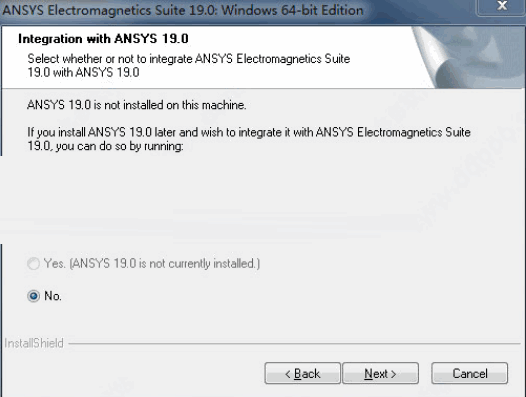

　　6、弹出新窗口，选择NO按钮，点击下一步按钮

　　7、弹出新窗口，选择第一个选项，点击下一步按钮

　　8、点击添加文件，如图所示

方法

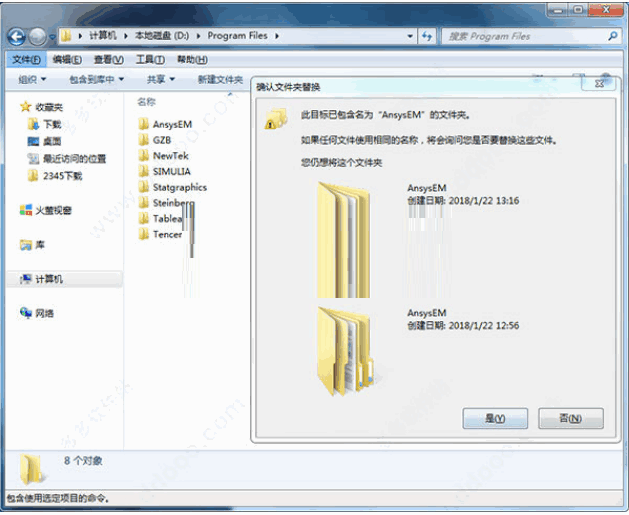

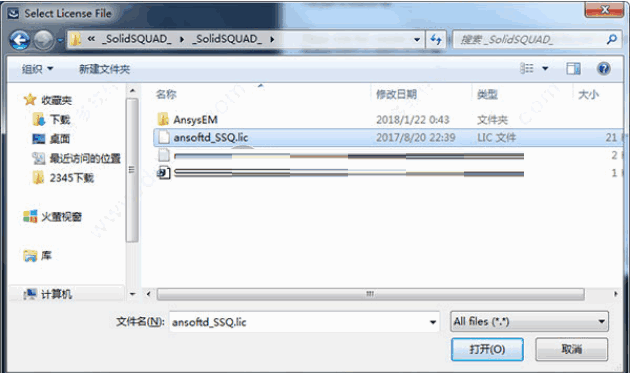

　　1、打开安装包，将“_SolidSQUAD_AnsysEM”目录下的文件“admin”和“AnsysEM18.1”复制到安装目录下覆盖源文件，默认路径为C:Program Files

　　2、运行“SolidSQUADLoaderEnabler.reg”，选择“是”载入注册表信息即可

　　3、从桌面点击程序快捷键，ANSYS Electronics 19安装完成

使用说明

　　1、电源线束包括几组三相电源组几千伏特携带几百安培。

　　2、主力导体由三个独立的绞合铜相组成，半导体缠绕导体以减轻意外累积充电和高强度介电绝缘与单个屏蔽均衡和标准化高压导体周围的电场。

　　3、整个电缆束可以用钢绞线封闭，起到装甲的作用防止意外刺穿。每个导体可以缓慢扭曲关于他们自己和电缆束的中心，以创造一个更结构性的稳定的包装。

　　4、通常为电缆执行的分析类型包括：由于导电物体的频率和接近度导致的电缆损耗电缆电路（RLCG）和传输线参数（特征阻抗，传播速度）现场可视化（流量密度，电场强度，电流密度）扭曲电缆行为的效果

　　5、由额定负载或意外瞬变引起的加热和温度，比如短路，负载的影响在捆绑上以不同的频率运行，外部海水和电缆上的污染参数分析

　　6、大多数电缆分析是在二维中进行的，因此可以计算出扭曲的三维效果，通过使用参数分析电缆的轴向位置来捕获所有可能的扭转位置的平均效果。额外

　　7、参数分析可以包括作为场的函数的损失;输入电缆也是有意义的，电缆材料和几何形状也是如此。高性能计算（HPC）可以加速评估大量数据电缆分析中涉及的参数。

　　8、电缆设计套件，使用电缆设计套件作为ANSYS Maxwell或ANSYS Q3D的附件提取器，您可以极大地压缩过程 - 从问题定义并对结果提取进行分析，

　　9、设计套件可自动完成输入一组典型电缆配置的通用参数，生成分析所需的所有模型，然后进行分析和提取所需的数据。该过程可以极大地促进和自动化生成二维模型的参数扭曲。用户可以轻松自定义适用于任何感兴趣的电缆类型的设计套件 - 它是用Python编写的，广泛使用

　　10、科学的计算语言，可以根据需要轻松修改。多物理场电磁损耗可用于确定其内的温度通过与ANSYS Mechanical耦合的电缆。损失分布是在空间上耦合以捕获任何不均匀的加热效果。效果是双向：如果温度变化足够大，则会产生电磁效应阻力将自动确定。200 A负载下的稳态损耗和温度。
